Was sind die Teile eines Baggers?



Detaillierte Aufschlüsselung von Baggerteilen und Funktionen

1. Oberstruktur (Haus) - Der Kern des Baggers

Die obere Struktur beherbergt das Kabinen-, Motor- und Hydrauliksystem des Betreibers und dient als Steuer- und Leistungszentrum der Maschine.

1.1 Fahrerkabine des Bedieners - das Kontrollzentrum

In der Kabine steuert der Bediener den gesamten Bagger. Das Design beeinflusst den Komfort und Effizienz.

Steuerungssystem:

Joysticks:Kontrollieren Sie den Ausleger, den Arm und den Eimerbewegungen.

Fußpedale:Wird für die Reise und die Schwungregelung verwendet.

Digitalanzeige:Zeigt Maschinenstatus, Kraftstoffverbrauch, Arbeitszeiten und Wartungswarnungen an.

Komfortmerkmale:

Sitzplatz:Einstellbar für Höhe und Winkel, reduzieren die Ermüdung der Bediener.

Lärmreduzierender Glas:Minimiert externes Rauschen für einen besseren Fokus.

Klimaanlage:Sorgt für Komfort bei extremen Temperaturen.

ROPS & FOPS -Schutz:Rollover und fallende Objektschutzsysteme zur Sicherheit.

1.2 Motor - die Stromquelle

Der Motor ist das Herz des Baggers und sorgt für das Hydrauliksystem und die Spuren.

Typischerweise Dieselbetrieben:Bietet ein hohes Drehmoment und eine hohe Haltbarkeit für schwere Arbeiten.

Beliebte Marken:Caterpillar, Cummins, Yanmar, Isuzu.

Schlüsselleistungsfaktoren:

Emissionsstandards:Einhaltung von Tier 4 Final oder China IV für Umweltvorschriften.

Kraftstoffeffizienz:Wirkt sich auf die Betriebskosten und die Arbeitszeit aus.

Kühlsystem:Gewährleistet eine stabile Temperatur während des längeren Betriebs.

1,3 Hydrauliksystem - die treibende Kraft

Das Hydrauliksystem versorgt alle wichtigen Baggerfunktionen und bestimmt Präzision und Effizienz.

Hydraulikpumpe:Umwandelt die Motorleistung in hydraulische Energie und treibt den Flüssigkeitsfluss an.

Hydraulikzylinder:Betätigen Sie den Ausleger, den Arm und den Eimerbewegungen.

Hydraulikventile:Kontrollölfluss und Druck für koordinierte Operationen.

Hydraulikschläuche:Verbinden Sie hydraulische Komponenten, um eine reibungslose Ölzirkulation zu gewährleisten.

1.4 Gegengewicht - Stabilitätsverstärker

Das Gegengewicht, das sich hinten befindet, gleicht die Maschine während der Ausgrabung aus.

Funktion:Verhindert, dass der Bagger vorwärts kippt.

Gewichtsbereich:Variiert je nach Maschinengröße von Hunderten von Kilogramm bis zu mehreren Tonnen.

2. Fahrwerk - das Mobilitätssystem

Das Fahrwerk bestimmt die Anpassungsfähigkeit und Stabilität des Baggers in verschiedenen Geländes.

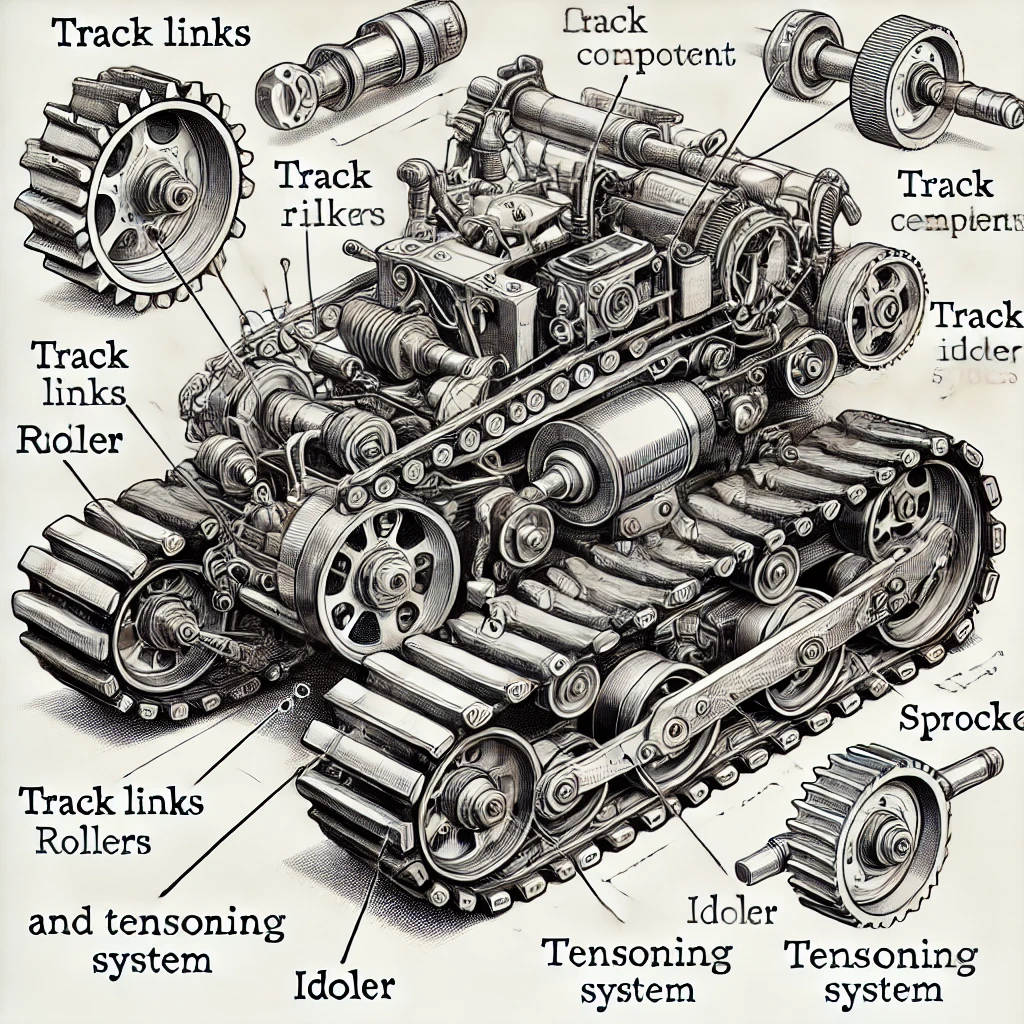

2.1 Spursystem (für Crawler -Bagger)

Tracks:Aus Metall oder Gummi geeignet, geeignet für raue Gelände und bietet eine bessere Traktion.

Trackantriebsmotor:Macht die Tracks für die Vorwärts- und Rückwärtsbewegung.

Spurrollen:Unterstützen Sie das Gewicht der Strecke und minimieren Sie den Verschleiß.

Spurspanner:Behält die richtige Spannung bei, um eine Ablösung oder Ablösung zu verhindern.

2.2 Rädersystem (für Rollbagger)

Entworfen für städtische und asphaltierte Straßen.

Schnellere Bewegungsgeschwindigkeit im Vergleich zu verfolgten Baggern.

Ausgestattet mit hydraulischen Auslegern für Stabilität während des Betriebs.

3. Arbeitsanhänge - Der funktionale Kern

Die Front-End-Anhänge des Baggers ermöglichen es ihm, Aufgaben zu graben, zu heben und abzießen.

3.1 Ausleger - Haupthebedarm

Verbindet die obere Struktur mit dem Arm und bestimmt die Grabenhöhe und Reichweite.

Typen:

Standardboom:Zur allgemeinen Ausgrabung.

Langreicher Boom:Für tiefe Graben oder Ausdehnung der Reichweite.

3.2 Arm (Stick) - Steuerelemente Grabradius und Tiefe steuert

Verbindet den Ausleger mit dem Eimer.

3.3 Eimer - Primäres Grabenwerkzeug

Wird zum Schöpfen von Erde, Felsen und Trümmern verwendet.

Gemeinsame Typen:

Allzweck -Eimer:Für Standardausgrabungsaufgaben.

Felskorb:Für harte Materialien wie Stein verstärkt.

Skeletteimer:Entwickelt, um Steine vom feinen Boden zu trennen.

4. hydraulische Bindungen - Vielseitigkeit erweitern

Moderne Bagger können Anhänge wechseln, um verschiedene Aufgaben wie Abbruch, Materialhandhabung und Bohrung auszuführen.

Hydraulikbrecher:Bricht konkret und stein.

Hydraulische Scherung:Schnitt Stahlkonstruktionen, häufig im Abriss.

Greifen:Griff Abfall, Schrott und Holz.

Hydraulikschnecken:Bohrlöcher zum Haufen.

Schnellkoppler:Ermöglicht schnelle Anhaftungsänderungen und erhöht die Effizienz.

5. Schwingungssystem - 360 ° Rotationsfähigkeit

Beinhaltet Schwungmotor und Schwunglagerum eine glatte Rotation der oberen Struktur zu ermöglichen.

6. Elektrisches System - Smart Control -Funktionen

Moderne Bagger sind mit ausgestattet mitGPS -TrackingAnwesendFernüberwachung, UndTelematiksysteme(z. B. das VisionLink von Caterpillar) für Echtzeit-Performance-Tracking- und Wartungswarnungen.

Abschluss

Jede Komponente eines Baggers spielt eine entscheidende Rolle und sorgt für einen reibungslosen Betrieb und Effizienz. Wenn Sie eine detaillierte Erläuterung bestimmter Modelle benötigen oder wie Sie den richtigen Bagger für Ihre Bedürfnisse auswählen, wählen SieFühlen Sie sich frei zu fragen!
